更多>>誠邀加盟梁橋加固體外預應力加固法
發布日期:2017-03-02 16:41:45 瀏覽量:2982鋼筋混凝土梁式橋通常包括簡支梁(T 型梁、少筋微彎板工形組合梁、π 形梁及板梁等)、懸臂梁和連續梁等。當其存在結構缺陷, 尤其是承載力不足或需要提高荷載等級, 需要對橋梁主要受力構件進行加固時,可考慮采用體外預應力加固法。這一方法是在梁體外部( 梁底與梁兩側) 設置鋼筋或鋼絲束, 并施加預應力, 以改善結構的受力狀況, 達到提高橋梁承載能力的目的。
一、梁橋加固體外預應力加固方法
體外預應力加固,實際是改變了梁體原有受力體系的受力狀態。根據加固對象的不同,該加固法又可分為預應力拉桿加固和預應力撐桿加固。
預應力撐桿加固主要用于提高軸心受壓以及偏心受壓鋼筋混凝土柱的承載能力,例如,排架樁式橋墩、橋臺以及拱橋的柱式腹拱墩等。
預應力拉桿加固主要用于受彎構件, 根據被加固結構受力要求不同, 預應力拉桿加固法又分為三種, 即水平拉桿加固、下?lián)问嚼瓧U加固和豎向拉桿加固。
1. 水平拉桿加固

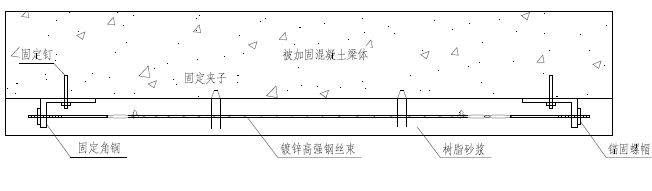

預應力水平拉桿加固適用于正截面受彎承載力不足的加固, 同時, 可減小梁的撓度,縮小原構件的裂縫寬度。對于鋼筋混凝土T 梁或Ⅰ 字梁橋, 可采用在梁的受拉區, 即在梁底增設水平的預應力拉桿的補強方法進行加固,如圖7-5-1 所示。當安裝好拉桿并通過一定的裝置進行收緊張拉, 使得拉桿產生較大的縱向拉力并傳至梁底, 使梁底受拉區受到拉桿頂壓應力的作用, 梁中受拉應力也就相應減少。從加固原理看, 這種補強加固法可提高梁體的正截面抗彎承載力, 但不能提高支座附近斜截面抗剪承載能力。水平拉桿, 多由高強螺紋粗鋼筋、鋼絲束、或鋼絞線組成, 其作用是在梁受拉部位施加縱向預應力。

2. 下?lián)问嚼瓧U加固

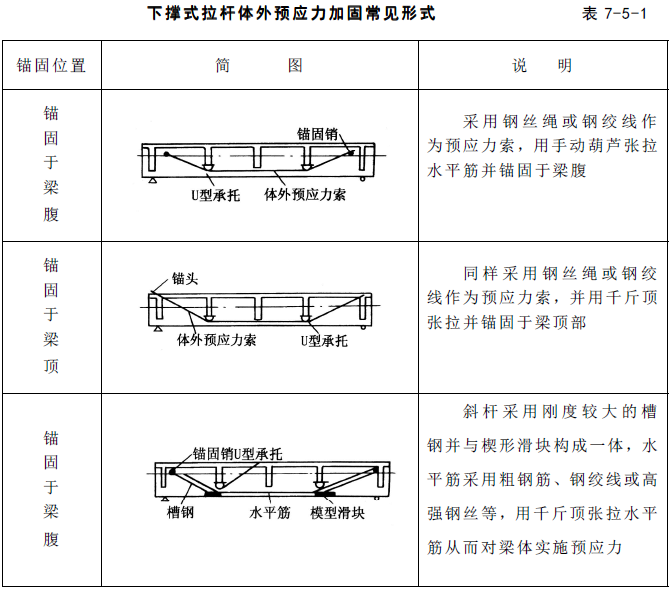

預應力下?lián)问嚼瓧U加固適用于斜截面受剪承載力、正截面受彎承載力均不足的受彎構件加固, 同時又可減小梁的撓度, 縮小原構件的裂縫寬度。該加固方法的主要特點是, 將水平的補強拉桿在接近支座處向上彎起, 然后將拉桿錨固于梁板支座的上部, 彎起點處設置傳力構造, 再施加預拉應力。補強拉桿一般為粗鋼筋, 也可采用型鋼。由于預應力下?lián)问嚼瓧U補強布置較為合理, 拉桿中施加預應力后, 通過拉桿彎起點的支托構件傳力, 對梁體產生作用力, 起到卸載作用。這種加固方法的優點是對受彎構件垂直截面上的抗彎強度和斜截面上的抗剪強度同時起到補強作用, 構造妥當可將原結構的承載能力提高較大。加固方法詳見表7-5-1。

3. 豎向拉桿加固
針對于箱梁腹板拉剪強度不足, 主拉應力過大時采用, 一般沿主梁腹板或橫梁布設的豎向預應力粗鋼筋對其追加預應力, 見圖7-5-2。

二、梁橋加固體外預應力加固原理
對于需要加固的鋼筋混凝土梁式橋, 常在梁底或梁側下部增設預應力加勁鋼絲索或預應力粗鋼筋補強, 并分別錨固在梁的兩端, 通過設置一定的聯結構件使預應力拉桿( 鋼絲索或粗鋼筋) 與梁體構成一個桁架體系, 成為一次超靜定結構, 從而抵消部分恒載應力,起到卸載作用, 從而較大幅度地提高橋梁的承載能力。
通過在梁體外設置拉桿, 并與被加固的梁體錨固聯結, 然后施加預應力, 強迫后加的拉桿受力,從而改變?cè)Y(jié)構的內力分布,降低原結構應力水平,使結構總承載力顯著提高,且可減少結構的變形、裂縫寬度縮小甚至完全閉合。這就是體外預應力加固梁式橋梁, 并提高其承載能力的機理。
體外預應力下?lián)问嚼瓧U加固補強方法是最常用的一種, 它可視為改簡支梁為上承式桁架梁。桁架的上弦即為原結構主梁, 下弦是新增設的水平拉桿, 斜腹桿是新增的斜拉桿,把與梁體接觸的墊塊視為豎桿, 單墊塊為單柱式, 雙墊塊為雙柱式。斜桿的上端錨固位置有兩種: 一種錨于梁端的頂部; 另一種錨于靠近端橫梁處的梁肋頂部。斜桿的下端與滑塊連結, 滑塊依賴?yán)瓧U收緊后產生的上托力和滑移時的摩擦力與上弦聯結。對斜桿的張拉不是直接施加的, 而是隨著水平拉桿張拉力增加, 下端滑塊產生相應的移動, 使它的長度增大。當水平拉桿張拉力達到設計量后, 將它的兩端錨固, 加固工作即告完成。在斜桿頂端和梁底墊塊上作用力的水平分力共同對梁體施加偏心軸向壓力。上述作用力的豎向分力所形成的力偶對梁端施加負彎矩及豎向負剪力。這些預加力可以抵消或超過恒載作用力。在車輛通過時, 這些體外拉桿是上部結構的組成部分并與原有梁體共同受力, 形成超靜定體系, 各拉桿的張拉力將自動增加, 進一步起到加強梁體的作用。
三、力學要點
加固后預應力拉桿與鋼筋混凝土梁或板等構件將組成一個整體并共同受力。因此, 補強拉桿與被補強的梁板組成了一個新復合體系, 改變了結構原來的靜力圖形, 可提高其承載能力。
當采用預應力拉桿加固鋼筋混凝土梁式橋時, 加固結構的性能和受力特征, 與后張法無粘結部分預應力結構相似。張拉預應力如同外力一樣作用在原梁上, 原梁仍承受著恒載內力; 張拉預應力筋在原梁上產生的預加內力, 基本上與恒載內力相反。所以, 體外預應力實際起到卸荷作用。
體外預應力筋張拉結束后, 和原梁體的聯結方式與程度對設計和計算梁體的承載力是很重要的。如果預應力筋僅僅在錨固點及支撐點與原梁相接觸, 其余均裸露在梁外工作,當梁隨外載的作用增加而發生撓曲時, 梁中原有鋼筋亦隨著原梁曲率的增加而伸長。但由于預應力筋在體外, 它中間部位是與梁體脫開的, 故沒有發生彎曲, 自然其應變及應力的增加遠不及梁中原鋼筋快。破壞時, 預應力筋的應力可能達不到屈服強度, 應力可能在張拉控制應力和屈服強度之間。一般而言,梁體破壞時,預應力拉桿的應力取張拉控制應力。
如果在預應力筋張拉結束后, 若用噴射混凝土將其和梁體澆筑在一起, 形成整體, 由于預應力筋處處被粘結在原梁上, 可與之共同變形。所以, 隨著作用在加固梁上的外荷載增加, 預應力筋和梁中原鋼筋以及受壓區混凝土的應力都在原有的基礎上增大。若預應力筋和原配筋總和在適筋范圍內時, 盡管預應力筋與原梁中鋼筋不同時刻到達屈服點, 但破壞時, 兩者都可達到屈服, 因而其正截面強度計算方法與一般預應力混凝土梁相似。
一般來說, 需加固的梁中受拉鋼筋的應力已較高, 梁的撓度也較大, 裂縫也較寬。對加固拉桿施加的預應力值越高, 就越能改善被加固梁的受力狀態, 故加固拉桿張拉控制應力宜定得高些。但也不能定得太高, 否則有可能在超張拉過程中, 個別鋼筋達到或超過其實際屈服強度, 以致發生危險。
預應力加固與一般預應力混凝土梁一樣, 也存在預應力損失, 但兩者是有區別的, 加固設計時要充分考慮到。同時, 必須考慮預留構造措施, 以便在使用過程中及時調整加固件的工作應力數值。
由于加固施工一般均在現場進行,又是高空作業,按控制應力值對拉桿張拉多為不便,且不準確。故多采用拉桿的張拉伸長量來控制張拉應力。所以, 要求張拉伸長量計算要準確。
四、計算要點
采用體外預應力拉桿補強加固, 應進行必要的設計與計算:
1 施加預應力階段的受力計算
根據預應力體外索的布筋線形, 可以將施加的預應力轉化為等效荷載, 即施加預應力階段的計算可以按等效荷載法進行計算。加固后結構在預應力荷載及恒載作用下的正截面強度檢算與斜截面強度檢算同《公路鋼筋混凝土及預應力混凝土橋涵設計規范》(JTJ023-85)規定的計算方法相同。
預應力加固梁橋的預應力施加階段設計計算步驟如下:
(1)根據加固要求, 依據原結構的圖紙和資料及可能出現的荷載組合計算控制截面最大的設計彎矩Mj 和剪力Qj。

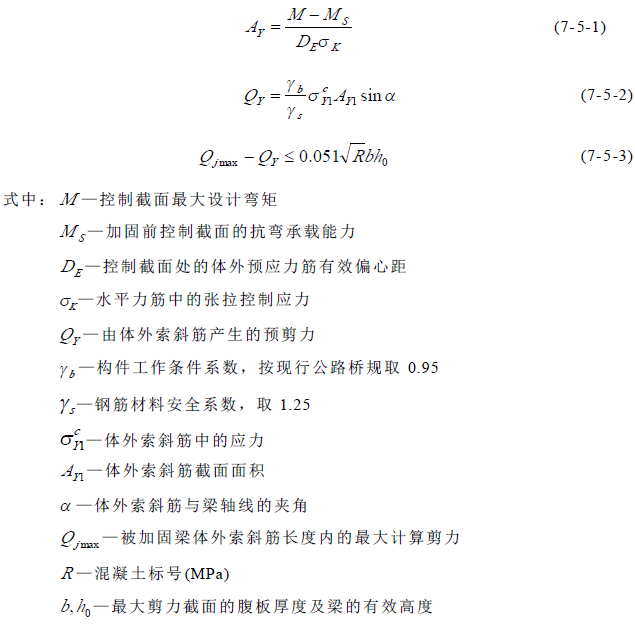

(2)根據正截面抗彎要求, 估算體外預應力筋的面積Ay。

根據以上三式, 即可初步擬定預應力水平筋和預應力斜筋的面積、張拉應力。
(3)估算預應力損失

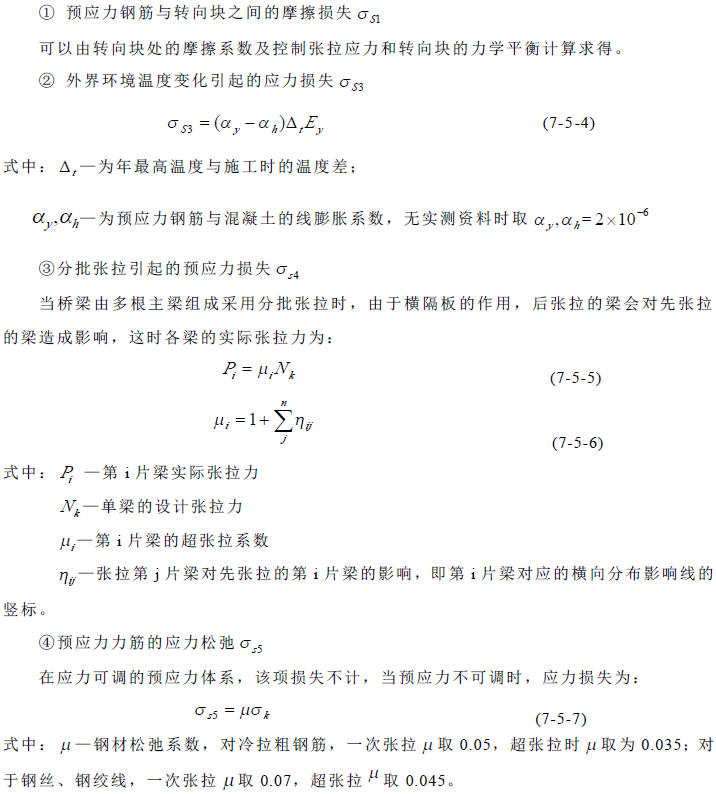

若被加固結構采用的預應力系統為應力可調, 則在預應力損失計算中不考慮混凝土的收縮徐變引起的預應力損失, 若預應力筋的應力為不可調, 則計算結構的收縮徐變引起的預應力損失時, 應當考慮結構的使用歷史狀況。即原橋假定為新建橋梁, 計算其收縮徐變引起的預應力損失, 把此項損失乘以一個合適的折減系數來進行計算。折減系數的確定應當結合結構已經服役的年限及服役期間的受力情況來確定。預應力損失計算包括以下幾項內容:

(4)其他計算問題
應根據預應力的錨固形式, 對體外預應力錨固端進行局部承壓和抗剪驗算。另外在進行配筋設計時, 要注意防止加固后的梁發生超筋破壞。
五、施工要求
1 加固材料及施工現場準備
加工好體外預應力筋、準備好錨固用器材和施加預應力的機械設備, 需要在錨固端設置橫梁來錨固體外預應力筋,制備用來粘貼錨固和支承鋼墊板的高強粘結劑,設置錨固點,錨栓孔打眼。
2 滑塊及墊板施工
根據放樣的轉向塊位置, 將轉向塊部位的混凝土鑿除2cm 左右, 涂環氧膠液后用環氧砂漿找平, 把支承板粘貼在轉向點。轉向塊需設置錨栓錨固, 以確保安全。
3 預應力筋的安裝及張拉
檢查完施工機具和預應力錨具、夾具后,按照加固設計,安裝預應力筋。張拉程序?yàn)椋撼鯊埩?10%) → 逐步加力直到超張拉(105%) → 穩壓兩分鐘后降回設計預拉力(100%)→ 錨固→ 卸頂。
4 防腐處理
加固體系中的主要鐵件如水平筋、斜筋、鋼絲束、滑塊(支承座)、墊板、錨固座等均應進行防腐處理。高強鋼絲、鋼絞線應采用熱擠PE 套管防腐。防腐工作應盡可能在施工準備階段完成, 條件不具備時也要在預應力張拉后盡早完成。
六、體外預應力在大跨橋梁加固中應用
某連續一剛構組合結構體系橋, 主橋跨徑為75m+7×120m+75m。上部構造: 主橋?yàn)閱蜗鋯问蚁湫土海?采用三向預應力體系。即頂、底板縱向預應力筋采用鋼絞線, 頂板橫向預應力筋采用鋼絞線,采用BM15-4 的新型扁平錨具,豎向預應力采用精軋螺紋鋼。為方便懸臂施工, 全橋未設置連續預應力鋼束、下彎束或起彎束。箱梁混凝土設計標號為50 號,箱梁截面主要尺寸為: 主墩墩頂梁高6.432m, 跨中梁高2.60m; 箱梁頂板全寬18.34m, 底板寬9.0m。
上部結構施工方法為掛籃懸臂澆筑,先邊跨和次邊跨合攏,然后再中間五孔一次合攏。
下部構造: 中間四個墩為雙墻薄壁墩身, 墩梁固結, 兩側四個墩為薄壁為空心墩身,墩頂設盆式支座, 墩基為高樁承臺, 雙排共計六根直徑2m 的鉆孔樁。
設計荷載: 汽—超20 級、掛—120、人群荷載3.5kN/m2;
該橋建成通車后, 對主橋箱梁的裂縫和結構的線形進行了監測, 發現該橋存在箱梁腹板開裂和跨中的下?lián)系膯栴}。具體表現為:
(1) 箱梁開裂
箱梁開裂主要表現為三個方面: 一是箱梁腹板大范圍的斜向開裂; 二是合攏段附近箱梁頂板在一定范圍內的縱向開裂; 第三是箱梁底板和橫隔板輕微的無規律開裂。
(3) 橋面標高及縱向線形
各跨跨中相對橋梁竣工時發生下?lián)希?總體上看, 北側次邊跨實測的跨中最大下?lián)狭可嫌螠y(cè)為14.3cm、下游測為14.7cm, 南側次邊跨實側的跨中最大下?lián)狭可嫌蝹?cè)為13.9cm、下游側為12.6cm。兩次邊跨的下?lián)狭烤黠@大于由于徐變引起的跨中計算下?lián)献冃?.9cm。
計算分析后, 針對箱梁跨中的正彎矩裂縫, 應增設底板體外預應力束, 針對腹板出現的大量斜裂縫, 考慮采用增厚腹板, 并粘貼鋼板或碳纖維來抑制斜裂縫的發展。同時增設的體外預應力束, 應綜合考慮改善底板和腹板的受力。

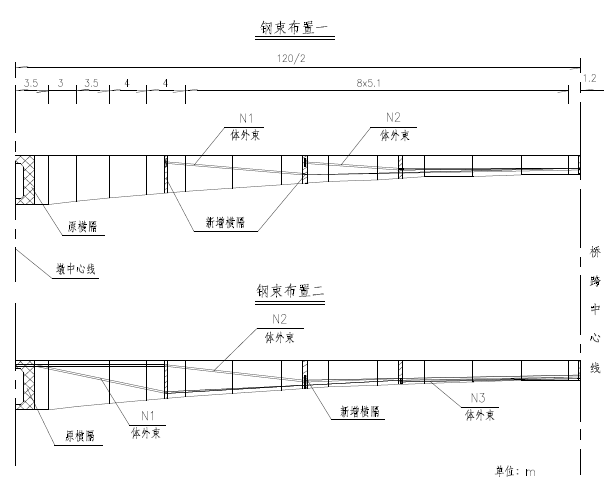

結合各跨跨中截面下緣正應力補強, 考慮了兩種鋼束布置形式及相應的橫隔布置, 見圖7-5-3。鋼束布置一: 在四分點附近設置3 道橫隔, 在2 道橫隔處彎起并錨固無粘結預應力鋼絞線;鋼束布置二:在四分點附近設置3 道橫隔,N3 不彎起錨固于第三道新增橫隔板,
N2、N3 分別于第二、一道新增橫隔板彎起,并在原墩頂橫隔板打孔通過。對這兩種鋼束布置方式進行計算分析, 鋼束布置一這種彎起方式與鋼束布置方式二對減少梁腹主拉應力的作用不明顯, 其原因是為了保證千斤頂?shù)膹埨ぷ骺臻g, 相對于梁高3.63m 的位置, 其錨固位置距箱梁頂面1.12m,使得彎起鋼束的錨固位置較低,影響了彎起鋼束限制主拉應力的作用。
綜合考慮后, 采用鋼束布置二作為推薦方案。采用如此鋼束布置方案在大跨徑連續梁和連續剛構橋的加固中應用較多。

文章來源: 永年加固公司 本文鏈接: http://www.miseto.com/a_20170302165757.html 任何關于加固工程的問題和建議,敬請咨詢:0591-87868646
