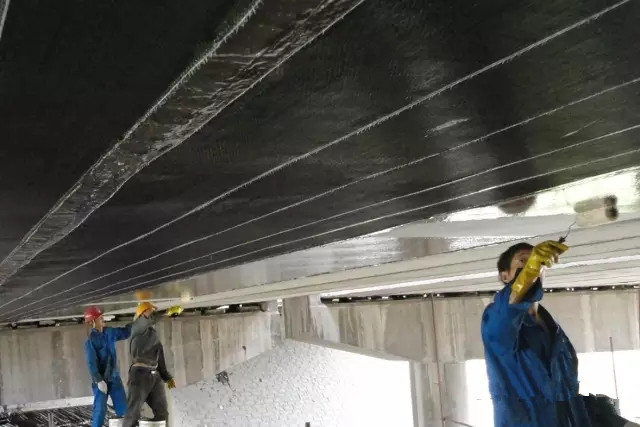

碳纖維增強(qiáng)復(fù)合材料因其優(yōu)異的力學(xué)性能，成為近年來被大量應(yīng)用于多種結(jié)構(gòu)補(bǔ)強(qiáng)加固中的一種新型材料。同時(shí)隨著橋梁加固技術(shù)的不斷進(jìn)步，碳纖維粘貼補(bǔ)強(qiáng)技術(shù)在理論設(shè)計(jì)和施工等方面也得到了進(jìn)一步完善和發(fā)展，成為目前研究的熱點(diǎn)。

采用碳纖維加固的混凝土結(jié)構(gòu)，屈服荷載和極限承載力都有明顯提高，碳纖維高強(qiáng)高彈模的特性對(duì)結(jié)構(gòu)的剛度提高也有所貢獻(xiàn)，結(jié)構(gòu)破壞形式明顯改善，從脆性破壞向延性破壞轉(zhuǎn)變。

用于建筑結(jié)構(gòu)加固的碳纖維材料具有優(yōu)良的力學(xué)性能，其抗拉強(qiáng)度一般為建筑用鋼材的十幾倍；但是碳纖維材料織成碳纖維布后，其中的各碳纖維絲很難完全共同工作，在承受較低的荷載時(shí)，一部分應(yīng)力水平較高的碳纖維絲首先達(dá)到其抗拉強(qiáng)度并退出工作狀態(tài)，以此類推，各碳纖維絲逐漸斷裂，直至整體破壞。而使用粘結(jié)劑后，各碳纖維絲能很好地共同工作，大大提高碳纖維布的抗拉強(qiáng)度，故碳纖維加固首先必須使碳纖維布中的碳纖維絲能共同工作，因此粘結(jié)劑對(duì)碳纖維布的加固起著關(guān)鍵的作用，它既要確保各碳纖維絲共同工作，同時(shí)又要確保碳纖維布與結(jié)構(gòu)共同工作，從而達(dá)到加固的目的。

在預(yù)應(yīng)力混凝土空心板跨中混凝土及碳纖維上粘貼電阻應(yīng)變片，按《預(yù)制混凝土構(gòu)件質(zhì)量檢驗(yàn)評(píng)定標(biāo)準(zhǔn)》(GBJ321-90)對(duì)預(yù)應(yīng)力混凝土空心板進(jìn)行結(jié)構(gòu)性能試驗(yàn)。在1.0倍正常使用短期荷載檢驗(yàn)值作用下持荷30min，其余每級(jí)荷載作用下持荷10min。持荷結(jié)束時(shí)，使用靜態(tài)電阻應(yīng)變采集儀跟蹤記錄混凝土及碳纖維在各級(jí)荷載作用下的應(yīng)力應(yīng)變情況，用百分表量測(cè)空心板在各級(jí)荷載作用下的撓度變化，用讀數(shù)顯微鏡觀測(cè)裂縫寬度并記錄裂縫開展情況。為檢驗(yàn)預(yù)應(yīng)力混凝土空心板的承載力情況，所有試驗(yàn)均做到破壞為止。

(1)采取粘貼碳纖維加固預(yù)應(yīng)力混凝土空心板，可以有效地提高預(yù)應(yīng)力混凝土空心板的承載力。

(2)在同樣荷載作用下，粘貼碳纖維加固后可以有效減少預(yù)應(yīng)力混凝土空心板的撓度。

(3)粘貼碳纖維加固后預(yù)應(yīng)力混凝土空心板的開裂荷載增大。

(4)采取粘貼碳纖維加固預(yù)應(yīng)力混凝土空心板，基本不影響構(gòu)件的截面高度及自重，對(duì)用戶空間的凈高度及建筑物的其他結(jié)構(gòu)沒有影響。

(5)試驗(yàn)中碳纖維最大拉應(yīng)變?yōu)?2000με，建議設(shè)計(jì)時(shí)碳纖維抗拉強(qiáng)度取2000MPa。

隨著人們對(duì)碳纖維材料的進(jìn)一步深入研究以及碳纖維加固技術(shù)的推廣和實(shí)踐，碳纖維加固的不足會(huì)逐步得到克服，碳纖維材料的性能會(huì)更加優(yōu)良，碳纖維加固理論及加固技術(shù)將逐步走向成熟，碳纖維加固技術(shù)在工程加固領(lǐng)域?qū)缪菰絹碓街匾慕巧?/span>
