雙曲拱橋是誕生于上世紀60 年代的一種橋梁形式。由于該橋型具有結構輕巧、省料、便于施工安裝等優點，很快在全國范圍內得到了推廣應用。雙曲拱橋具有顯著的中國文化特色。

然而，由于當時設計、施工經驗不足及其他種種時代原因，很多拱橋使用一段時期后，出現了不同程度的損壞，亟待維修加固。經過橋梁工作者的長期努力，雙曲拱橋的維修、加固技術已日趨成熟。有些地區將大多數雙曲拱橋拆除，是非?？上У?。其實，只要掌握了雙曲拱橋的病害及發生原因，維修加固不是很難的事情?，F(xiàn)將常見病害及維修、加固方法一并介紹。

一、常見病害

雙曲拱橋主要存在以下幾個方面的病害：

1． 橫向聯系薄弱薄弱的橫向聯系包括兩個方面的內容。

一是拱肋與拱波（ 拱板） 聯結方式不恰當或薄弱。如拱肋中預埋伸出的鋼筋數量不足， 拱波基本是簡支于拱肋上等。二是橫隔板或橫系梁結構處理不當或橫向剛度過小。這里包括三個方面。一是橫系梁或橫隔板在構造上不完整， 即全橋橫向不貫通且不在一條直線上。這與過去設計中過分強調“ 化整為零” 有關，而施工不當是橫梁（ 隔板） 橫向多呈折線， 鋼筋不連續， 橫向聯結處混凝土不密實等。二是橫系梁（ 隔板） 尺寸偏小， 即縱向剛度不足， 整體上起不到橫向傳遞荷載的作用。三是拱板中的橫向鋼筋或分布鋼筋太少。

橫向剛度小會帶來一系列問題。主要是車輪荷載橫向傳遞受阻，各拱肋不能共同受力，這會引起拱波頂縱向斷裂、拱波與拱肋脫離、系梁（ 隔板） 在接頭斷裂、各拱肋下?lián)喜痪炔『Α?/p>

2． 主拱圈截面尺寸偏小

過去的雙曲拱橋設計過分強調節省材料， 即主拱圈截面均采用了過小的截面尺寸、配筋與較低的混凝土標號。由拱肋、拱波、拱板共同構成的組合截面尺寸并不小， 主要是拱肋尺寸偏小。這是因?yàn)楣袄叱艘袚?dān)自身重量外， 還要承擔架設拱波、拱板時所產生的應力， 只有拱板澆筑完成并達到一定強度后， 方能共同承擔拱上恒載及活載。由于拱肋先期應力累積太大， 故較小截面尺寸的拱肋及很小的配筋使得拱圈正截面強度嚴重不足， 這通常表現在： 拱圈（ 拱肋） 撓度過大， 軸線偏離設計軸線過大； 拱肋壓應力過大， 拱肋中縱向鋼筋直徑偏細， 箍筋間距偏大， 造成縱向鋼筋失穩外鼓， 特別是在銹蝕后。

3． 其他病害

現有的雙曲拱橋由于相對石拱橋、箱拱橋而言， 拱頂剛度較小， 即全橋豎向剛度不均勻。而拱頂填料多為沙礫石、碎石、礦渣等透水性較好的材料填筑，但這些材料難以壓實，加上前述不均勻的豎向剛度，使舊橋面破碎嚴重，并嚴重滲水，而修補材料又使恒載增加，加劇橋梁病害。

一般的拱橋設計是不考慮拱上建筑對主拱圈的影響的， 即結構上應保證邊腹孔具有較小的抗推剛度和適量的自由變形。但有些雙曲拱橋在修建過程中未設伸縮縫、變形縫或邊腹孔的鉸， 或因設置不當而失去功能， 這些均有可能使拱上結構對主拱產生不利影響。

當雙曲拱橋的墩臺置于軟土地基上時， 由于基礎結構形式或?qū)A(chǔ)處理不當時， 墩臺發生過量的不均勻沉降和水平位移， 導致主拱圈過大的變形與開裂。

值得注意的是， 基礎處理不當造成病害一般在成橋初期的3～ 5 年內即可完全實現。由于墩臺變位引起的病害是雙曲拱橋的一個重要原因， 但經多年運營， 這一病害原因不再成為一個主要因素。

二、雙曲拱橋維修方法

雙曲拱橋的拱腳段拱波頂出現沿橋軸線的縱向裂縫是常見病害，維修時可在裂縫中注入環氧樹脂粘結劑，并用環氧砂漿勾縫。若填平層同時也有裂縫，可用較低標號鋼筋混凝土加厚該區段。

對于拱腳段的拱背出現橫向裂縫（垂直于橋軸線）的情況，內腹的混凝土則有可能被壓碎，此時可在橋臺的前墻或墩身與拱背交界處鉆孔錨入Φ16～Φ25 的粗鋼筋或型鋼，鋼材間距20～30cm，再用環氧樹脂粘結于拱背上，鋼材長度應超過裂縫至少30～50cm，其上覆蓋5～8cm 厚的環氧混凝土。

若拱波與拱肋接觸處產生縱向裂縫（ 紋），可沿此縫隙每間隔l～ 2m 嵌入高強混凝土預制塊件將波肋聯結， 所有縫隙均用砂漿勾縫。

若拱肋局部出現裂紋（ 寬度≤ 0.25mm），可先用環氧砂漿進行封閉，嚴重的可在該區段內粘貼鋼筋（ 鋼板）或錨固一層U 形鋼絲網后，覆蓋一層2～ 5cm 厚的環氧砂漿。若此肋出現較大范圍的裂紋， 則將鋼筋粘附于肋底及兩側， 使之狀如馬蹄以擴大肋底斷面。所粘附的粗筋與原有主筋進行焊接， 并伸入墩臺帽內， 澆筑混凝土將附加筋覆蓋。

三、雙曲拱橋加固方法

雙曲拱橋的加固應結合下部構造的維修加固進行。上部構造的維修、加固主要指對拱肋的加強， 橫向系梁的加強以及上部結構填料的調整等。

事實上， 梁橋中的加固法對拱橋加固在多數情況下仍然是適用的， 關鍵是看結構的受力情況。拱橋中的粘貼加固法和梁橋是相同的， 增大截面法在拱橋加固中的應用也很多，增設輔助構件加固拱橋也是常見的方法， 增設拱肋可以改變橋面寬度， 也可以不改變。在橋面兩側增設拱肋時， 有的被稱為拱托法?，F(xiàn)將這幾種主要方法簡述如下：

1.粘貼鋼板加固：

該方法一般在拱圈局部產生裂縫或承載能力不足時采用。先將拱肋表面清潔，再用環氧類砂漿粘結鋼板，粘結鋼板位置主要置于拱肋截面下，可用成條整板（ 或分塊焊接） 在拱圈弧形范圍內間隔粘結， 鋼板厚度宜用4～ 10mm， 過厚時施工比較困難。

為改善粘貼效果外， 除了利用膠粘劑之外， 還按一定間距鉆孔并埋入螺栓， 然后就鋼板預鉆孔對準預埋件位置穿入并以螺帽緊固。拱肋鉆孔比較困難，埋設位置不易找準確，因此，鋼板鉆孔要留有余量， 如采用橢圓形孔或擴大孔徑， 可減少對位時的麻煩。在合適的條件下， 也可粘貼碳纖維加固。

2.粘貼鋼筋加固：

該方法與前述基本相同， 但所采用的是鋼筋加固件。從實際情況看，此法與粘貼鋼板相比， 具有與結構物粘附性能好， 加固成型容易， 補強效果更為顯著的特點。

3.擴大拱肋截面：

該方法通過采用鋼筋和混凝土外包加大原拱肋從而達到擴大拱肋的截面尺寸， 增加拱肋斷面的含筋率或變無筋拱肋為有筋拱肋， 提高拱肋抗彎剛度的目的， 其作用明確， 效果顯著， 應用也較廣泛。這一加固方法的內容可參照第七章第一節的內容。

外包混凝土加固拱肋可采用普通混凝土， 也可采用輕質混凝土。若要使混凝土新舊結合面粘結更可靠， 也可采用微膨脹混凝土、微膨脹輕質混凝土等［ 16 ］。

4.增設拱肋加固：

該方法可用于大跨徑,橋臺水平位移大的有肋或無肋雙曲拱橋的加固。在較大徑的拱橋下新建一座跨徑較小、矢度較大的肋拱，使肋拱的上弦與原拱橋連接在一起，新老橋臺連接在一起。施工時要求將肋拱上弦鋼筋和原拱肋或無肋拱波用箍筋聯在一起，現場澆筑混凝土。

5.增加橫系梁加固：

該方法用于橫向聯系較弱或需新增橫向系梁以加強拱肋抗扭剛度和橫向整體性的情況?？膳c拱肋截面擴大加固法一起進行，以取得更好的加固效果。

6.調整拱上自重、改變結構體系加固：

清除拱上建筑及實腹段范圍內的填料， 降低拱頂斷面高度，澆筑鋼筋混凝土橋面板，并用混凝土填料加強原有拱上建筑與橋面板的聯系，從而加強拱上建筑剛度， 使整個體系向柔拱剛梁轉化， 使主拱圈在活載作用下主要承擔軸力，而彎矩由加固后的拱上建筑承擔。對于拱式腹孔，可拆除拱上建筑，改拱式腹孔為梁式拱上建筑，以減輕自重，并使主拱圈主要承受全部活載及活載引起的軸向力。

7.體外預應力加固：

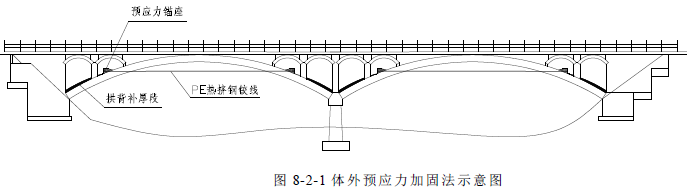

圖8-2-1 所示工程示例是拱頂下緣開裂， 施加預應力位置必須在彈性中心以下才能對拱頂截面產生負彎矩； 對于拱腳截面上緣的裂縫， 因?yàn)轭A(yù)應力錨固有一定困難， 則采用增加拱腳背鋼筋、增厚拱腳截面混凝土， 使其中性軸上移的措施。在結構措施上， 為使新老混凝土能結合良好、共同受力， 除在老混凝土表面鑿毛外， 還在原主拱圈拱背拱腳至l／ 4 點區段對其進行補強。預應力拉索采用φ15.24 鋼絞線，為了保證其耐久性，采用了PE 熱擠注塑防腐鋼絞線。單索布置，單索張拉。

圖8-2-1 體外預應力加固法示意圖

8.增設拱肋加固法還有另外一種形式拱托加固法。

即在原主拱外側增加兩條截面面積很大的拱肋， 并通過強大的橫向聯系與舊拱圈共同作用， 新肋對舊肋如同是一個“ 拱托”。

此外， 還有一種叫箱拱的加固法， 即以鋼筋混凝土薄板將拱肋兩兩相連， 使雙曲拱變成一個封閉的箱拱。
