橋梁加固之桁架拱橋加固方法
發布日期:2017-03-04 04:37:32 瀏覽量:1649鋼筋混凝土和預應力鋼筋混凝土桁架拱橋是我國上世紀六十年代發展的又一種拱式結構。因其具有受力合理、裝配化程度高(工序少、工期短)、自重較輕、抗震性好等優點在全國范圍內很快得到了推廣。然而,由于當時設計、施工的經驗不足及其他時代原因,很多拱橋建成后就存在一定問題。
一、桁架拱橋常見病害
桁架拱橋常見病害主要有如下幾種:
( 1) 橋臺位移使拱橋上弦桿懸空。由于桁架拱橋修建時考慮不周,跨徑太小,橋梁建成后不能滿足水流斷面的需要,在長期水流沖刷作用下,使橋臺基礎外露掏空,大雨季節,重則臺后被沖垮, 被迫中斷交通; 輕則使橋臺產生沉陷外移, 拱橋上弦桿處于懸空或接近懸空的狀態。
(2)施工縫處出現裂縫,拱片連接處混凝土斷裂或鋼板接頭脫開:因桁架拱片一般非一次成型,在澆筑混凝土過程中要分次進行。即先澆下弦桿,包括相應的橫系梁,再澆豎桿和斜桿及剪刀撐;最后澆筑上弦桿及橫系梁,故有施工縫存在。施工縫處往往是強度較弱的部位,在外荷載作用下,施工縫可能干裂甚至碎裂。當跨徑較大,桁架拱片要分段預制時,就必須設接頭(現澆混凝土接頭和鋼板接頭)。若施工質量欠佳,荷載反復作用下,易損壞甚至脫開。
( 3) 構件裂縫: 構件受拉時會出現裂縫,裂縫在容許寬度范圍內時并不影響拱橋的使用。
當橋梁所承受的荷載大大超過其原設計荷載等級時,構件受到過大拉力的作用而不可避免地會產生較大裂縫。較大裂縫的產生,勢必影響拱梁的使用。
( 4) 拱上建筑出現破壞: 桁架拱橋橋面的微彎板或空心板脫空、斷裂。甚至出現空洞。此類病害產生的原因往往是施工不當,微彎板或空心板架設時未采用座漿法安砌,或因板太短,與主拱片連接不好以及板本身強度不足等。
二、加固力學要點
鋼筋混凝土桁架拱橋, 端部下弦桿承受最大應力, 當有破損時應及時進行維修加固。
各腹桿與上下弦鉸接處出現的裂縫可用砂漿封固。下弦根部出現橫向裂紋,則要立即加強、加固橫向聯結, 杜絕擺動, 同時用環氧砂漿封閉裂紋( 縫)。
鋼筋混凝土桁架拱橋無論是有鉸或無鉸, 受拉桿件和受壓桿件的節點處鋼筋密集, 受力復雜, 常在節點處產生裂紋、裂縫。在裂縫允許寬度內可用環氧粘結劑、改性乳膠漆封閉; 如裂縫較寬, 則可在節點附近設置一定形狀和尺寸的型鋼, 在節點兩側增設預應力鋼筋( 如為受壓桿件時可設置型鋼), 預拉錨固于型鋼上, 再用環氧砂漿封閉。
跨中設有鉸或掛孔的桁架拱橋, 上弦承受最大張力, 鉸或掛點出現下垂時, 如有可能可在預留孔中穿入預應力筋, 或在橋面鋪設預應力鋼絲束( 筋) 與鉸或掛點連接, 施張后錨固于墩臺的后下方。施張時在下垂點配合千斤頂及其他吊裝設施輔助提升張拉。新增的預應力筋應用混凝土覆蓋。
上承式桁式組合預應力混凝土拱橋, 結點處鋼筋密集, 受力復雜, 成形后產生的裂紋一般用粘結砂漿涂抹或粘貼鋼材, 肢桿、接縫處出現較為嚴重的損傷則在其兩旁施加預應力鋼筋進行加固。
三、桁架拱橋加固方法

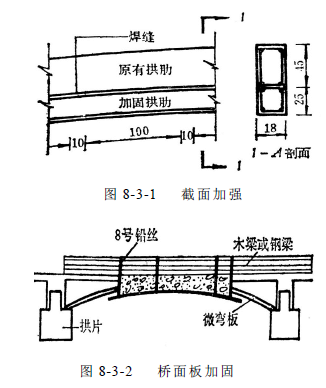

在需要提高桁架拱橋主要受力構件如下弦桿、實腹桿等的承載能力時,截面加強的方式主要有三種:鑿除原桿件鋼筋混凝土保護層,加筑鋼筋混凝土補強斷面, 新舊斷面依靠鋼筋和混凝土緊密連接; 粘貼鋼板或鋼筋進行補強; 預制好補強桿件,再用電焊焊接鋼板方式與原桿件相連,形成一個整體而共同受力。如圖8-3-1 所示, 為預制構件與原構件用鋼板連接的加固方式。
如果橋臺發生位移且對結構內力影響較大時,可采用頂推的方法加固,加固方法見下一節。

當橋面由于板塊斷裂而出現空洞時予更換或用懸吊式模扳進行局部修補的方法進行處理, 如圖8-3-2 所示。當需加固橋面且基礎承載力允許時,也可采取增鋪橋面補強層等加固方法。
