加固工程梁外粘鋼加固施工圖說明

梁外粘鋼加固施工說明

一、施工工藝及要點：

（一）、梁粘鋼板加固的施工工藝流程如下：

被粘混凝土和鋼板表面處理→加固構件卸載→涂膠粘劑→粘貼→固化→檢驗→防腐、粉刷。

（二）、梁粘鋼板加固具體施工方法如下：

1、混凝土表面處理

（1）對有油垢污染物的構件結合面，需用洗滌劑和硬毛刷刷除油污，再用清水洗干凈。

（2）對齡期較長的構件結合面，需進行打磨，除去1-3mm表面層，然后用吹風、吸塵、水洗等方法除去粉粒。

（3）對齡期較短的構件表面，需用鋼絲刷除去表面浮渣，然后用吹風、吸塵、水洗等方法除去粉粒.

（4）保證粘貼面的平整度和垂直度，轉角部位打磨呈R>=20圓角；涂膠前處理過的砼表面必須保持干燥干凈的。

2、鋼板下料、開孔、加工成型

(1）按現場測量的實際尺寸、角度，將需要的鋼板盡量采用機械切割的方式按規定尺寸開料，并按設計尺寸在鋼板上鉆錨固孔。

(2）鋼板箍按按現場測量的實際尺寸制作成型。

3、鋼板表面處理

(1）用電動打磨機將鋼板表面鉆孔口突起的鋼渣磨掉并進行除銹，打磨至出現金屬光澤。

(2）用角磨機對鋼板表面需進行粗糙處理，打磨粗糙度越大越好，打磨紋路應與鋼板受力方向垂直，最后用棉紗沾丙酮擦拭干凈。

4、涂結構膠、粘貼并壓緊鋼板

(1）按比例將結構膠配好并按規定制樣自檢，檢驗合格粘貼才可施工，后用抹刀同時涂在已處理好的混凝土表面和鋼板表面上，厚度為按規范要求1-3mm，中間厚邊緣薄。

(2）將涂好結構膠的鋼板貼于預定位置后，應立即用特制的U形夾具夾緊，壓力保持在0.05~0.1MPa，以使膠液從鋼板縫擠出為度。

(3) 結構膠施工溫度范圍在10 C-30 C之間，若溫度低于10 C，應進行加熱處理。

5、做防銹層及水泥砂漿保護層

在鋼板表面涂一遍環氧膠漿或防銹漆，并在初凝前撒一層粗砂，鋼板表面批25mm的1:2.5水泥砂漿保護層。

二、材料：

1、采用Q235B鋼材，并采用建筑結構膠粘貼。

2、HPB235級鋼采用E43型焊條，HRB335級鋼采用E50型焊條。

三、備注：

1、圖紙中尺寸除注明外，樓層標高以為單位，其余均以mm為單位。

2、應由有資質的補強加固專業施工單位施工。

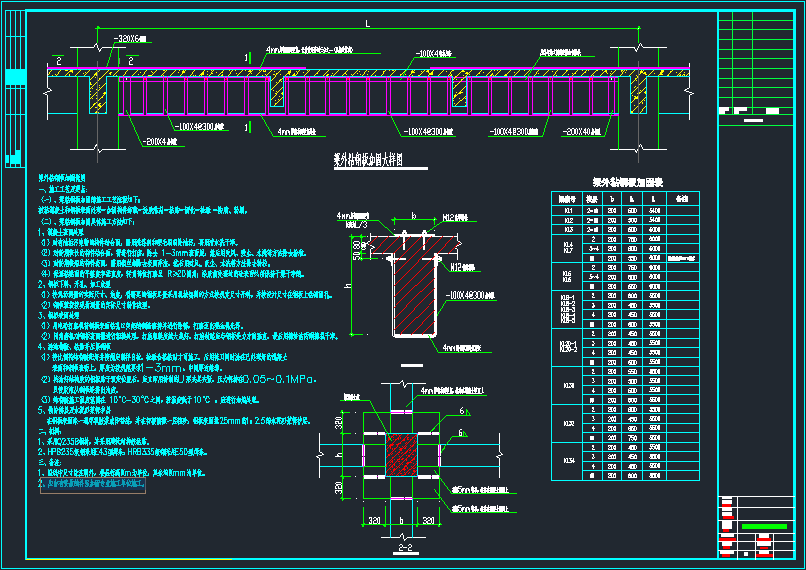

下載地址：某裝修加固工程梁外粘鋼加固大樣圖
