結(jié)構(gòu)鑒定檢測是結(jié)構(gòu)加固設(shè)計(jì)的依據(jù)，是結(jié)構(gòu)可靠性鑒定與耐久性評估的手段和基礎(chǔ)，工程結(jié)構(gòu)檢測是結(jié)構(gòu)鑒定與加固的前提。主要有對混凝土結(jié)構(gòu)強(qiáng)度的檢測、混凝土裂縫及內(nèi)部缺陷的檢測、混凝土碳化深度的檢測、鋼筋銹蝕的檢測等。

1 混凝土強(qiáng)度檢測

混凝土強(qiáng)度的非破損檢測主要有回彈法、超聲波法和回彈-超聲綜合法；微破損檢測主要有鉆芯取樣法、拔出法和射釘法。

1.1 回彈法

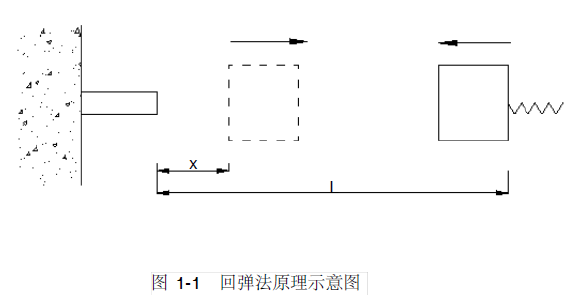

回彈法是用回彈儀檢測混凝土強(qiáng)度的一種非破損方法?；貜梼x是回彈法檢測過程中所用到的最基本的工具，其基本原理用彈簧驅(qū)動(dòng)重錘，重錘以恒定的動(dòng)能撞擊與混凝土表面垂直接觸的彈擊桿（如圖1-1），一部分能量被混凝土吸收，另一部分能量以重錘的回彈值反映?；貜椫捣从沉嘶炷恋乃苄孕阅埽匀慌c混凝土強(qiáng)度有關(guān)。

1.2 鉆芯法

鉆芯法利用可固定于構(gòu)件表面的專門鉆機(jī)， 從結(jié)構(gòu)混凝土中鉆取圓柱體芯樣， 經(jīng)切、磨加工成圓柱體試件，通過類似于立方體試塊的抗壓試驗(yàn)，測得混凝土的強(qiáng)度。它是一種半破損的現(xiàn)場檢測混凝土強(qiáng)度的方法， 在結(jié)構(gòu)物上直接鉆取混凝土試樣進(jìn)行壓力檢測所測得的強(qiáng)度值能真實(shí)反映結(jié)構(gòu)混凝土的質(zhì)量。采用鉆芯法測強(qiáng)，除了可以直接檢驗(yàn)混凝土的抗壓強(qiáng)度外，還有可能在芯樣試體上發(fā)現(xiàn)混凝土施工時(shí)造成的缺陷。

1.3 超聲波法

超聲波是頻率較高的機(jī)械波，波的頻率劃分如表1-1 所示。所謂的超聲波檢測，就是通過檢測超聲波在鋼筋混凝土中的傳播速度和固體介質(zhì)的彈性量， 然后進(jìn)行數(shù)學(xué)計(jì)算，判斷混凝土構(gòu)件的強(qiáng)度情況， 使用這種方法不僅能夠發(fā)現(xiàn)鋼筋混凝土中的問題還可以對混凝土構(gòu)件的強(qiáng)度進(jìn)行檢測。

1.4 綜合法

綜合法就是采用兩種或兩種以上的單一法，獲取多種物理參量，建立強(qiáng)度與多項(xiàng)物理參量的綜合相關(guān)關(guān)系， 從不同的角度綜合評價(jià)混凝土的強(qiáng)度。目前已采用的綜合法有，超聲回彈綜合法、超聲取芯綜合法等。

2 混凝土裂縫及內(nèi)部缺陷的檢測

2.1 裂縫寬度檢測

測量裂縫寬度常用裂縫標(biāo)尺或讀數(shù)顯微鏡。裂縫標(biāo)尺檢測過程簡單，但只能用于粗測，測試精度低，適用于各種環(huán)境條件。讀數(shù)顯微鏡是用具有一定放大倍數(shù)的顯微鏡直接觀測裂縫寬度，讀數(shù)精度一般為0.02mm-0.05mm，需要人工近距離調(diào)節(jié)焦距并讀數(shù)和記錄，有些還需另配光源，測試速度慢，測試工作的勞動(dòng)強(qiáng)度大，而且有較大的人為讀數(shù)誤差，但裂縫顯微鏡方法是目前裂縫測試的主要方法。

2.2 裂縫深度檢測

裂縫深度檢測可采用鑿開法或鉆孔取芯法直接觀測，當(dāng)裂縫較深時(shí)宜用超聲波法。采用鑿開法檢查前，先向縫中注入有色墨水，則易于辨認(rèn)細(xì)微裂縫。超聲波檢測裂縫深度有三種方法，即平測法、斜測法和鉆孔測試法。

2.3 混凝土內(nèi)部缺陷的檢測

對于某些鋼筋密集部位，有可能因漏振、漏漿或石子架空在鋼筋網(wǎng)上，導(dǎo)致混凝土內(nèi)部不密實(shí)或出現(xiàn)空洞等內(nèi)部缺陷，而成為安全隱患。目前對于重要部位的內(nèi)部缺陷的檢測，主要采用超聲波法。采用超聲脈沖檢測結(jié)構(gòu)混凝土內(nèi)部缺陷的基本依據(jù)是，利用脈沖波在技術(shù)條件相同（指混凝土的原材料、配合比、齡期和測試距離一致）的混凝土中傳播的時(shí)間（或速度） 、接收波的振幅和頻率等參數(shù)的相對變化，來判定混凝土的缺陷。為了確定內(nèi)部缺陷的位置，對于具有兩對相互平行的測試表面的構(gòu)件，應(yīng)在兩對相互平行的測試表面上對測

1.3 混凝土碳化深度檢測

混凝土的碳化是個(gè)化學(xué)過程，空氣中的CO2 不斷向混凝土中滲透，并與混凝土中的Ca（OH）2 反應(yīng)形成中性的aCO3，使混凝土表面堿性降低，因此碳化混凝土的堿性變化可作為檢測碳化深度的依據(jù)。其檢測過程為：

(1).在混凝土表面鑿個(gè)小洞，深1cm 左右；

(2).用洗耳球或小皮老虎吹掉灰塵碎屑；

(3).在鑿開的混凝土表面滴1％的酚酞酒精溶液；

(4).用游標(biāo)卡尺或碳化深度測定儀測定沒有變色的混凝土的深度。
