腐蝕引起的某鋼結構網架坍塌事故分析
發布日期：2020-04-28 09:12:39 瀏覽量：1784摘 要
2013年8月某一天中午，某機修車間屋面網架結構在沒有任何征兆和外力影響的情況下突然坍塌，所幸未造成人員傷亡，事故發生后甲方組織鑒定機構對網架的坍塌原因進行深入分析。
本文以此事故網架為研究背景，對坍塌后的網架桿件、空心球及連接節點的進行全面的檢測和試驗，從該網架的設計模型、使用三十年后的鋼材材性和銹蝕程度進行分析，找出該網架坍塌的原因。
工程概況
該機修車間建于1982年，至坍塌時已使用三十多年。車間主體承重結構形式為排架結構，上部采用焊接空心球網架結構，網架形式為正放四角錐，材質為A3鋼（Q235），屋面為混凝土屋面板。使用多年來由于缺乏有效的維護，網架桿件和節點出現了明顯的銹蝕。該車間結構平面布置如圖1。

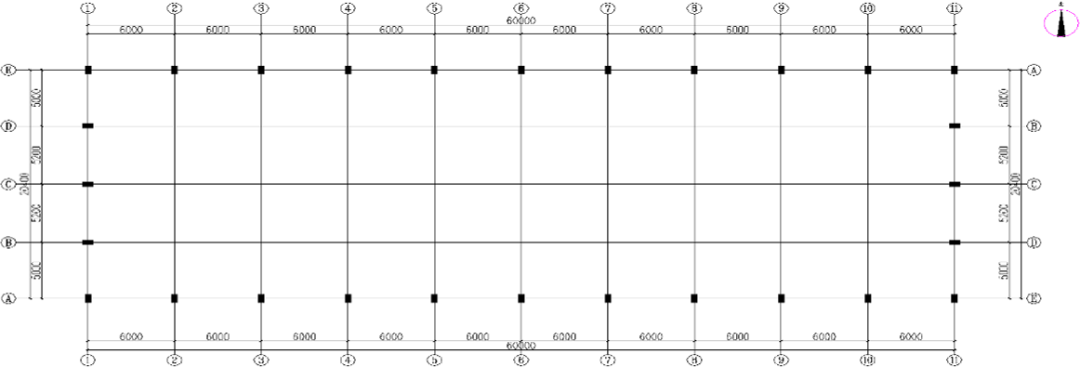

圖1 車間結構平面布置圖
事故現場及原因分析

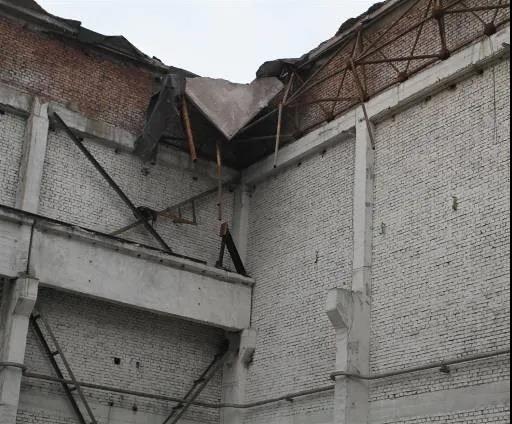

圖2 局部塌落現狀
圖3 事故現場

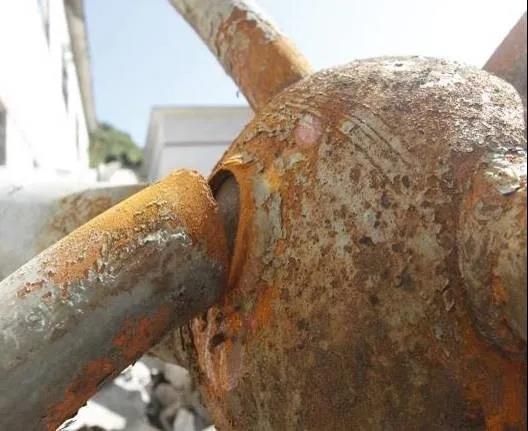

通過現場查看，該網架在使用過程中，缺乏合理的維護，網架桿件、節點和支座處有明顯的銹蝕。存在以下幾個問題：
1、網架表面銹蝕較普遍，支座節點處銹蝕尤為明顯，周邊區域較跨中嚴重。
2、支座連接處未設加勁板，導致管球節點應力過大，對焊接球造成了破壞。
3、節點處部分焊縫尺寸偏大，且有焊瘤、咬肉、夾渣等現象。
4、桿件截面尺寸不符合《空間網格結構技術規程》JGJ7-2010中5.1.4條鋼管不宜小于Φ48×3的規定，部分桿件采用Φ42×3.5、Φ45×5。
5、原設計中焊接球直徑偏小，依據《空間網格結構技術規程》JGJ7-2010規定，球面上相鄰桿件的凈距不宜小于10mm。網架中部分節點相鄰桿件焊縫間隙過小，甚至出現疊夾，影響焊縫質量。
網架腐蝕狀況
網架桿件在使用三十多年后，由于腐蝕的原因，鋼材的截面尺寸及力學性能都受到一定的影響。為了能準確地反映網架的腐蝕情況，對坍塌現場的桿件和管球節點進行實驗室檢測。
首先將采集回來的構件進行編號，根據構件狀況和腐蝕程度確定構件所處在的網架位置，按照構件上桿件位置進行編號。
對構件進行打磨除漆除銹。將桿件從桿件端頭至節點焊縫均分五處，每處在桿件上下各打磨一塊。打磨后構件見圖4。打磨完成后，采用TIME2430超聲波測厚儀測量桿件的厚度，得出桿件平均腐蝕程度見表1。

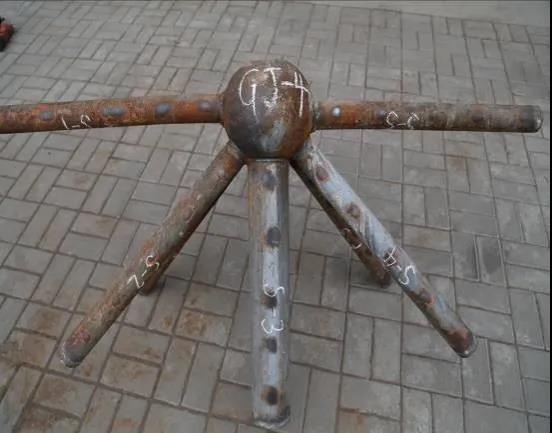

圖4 節點GJ-4

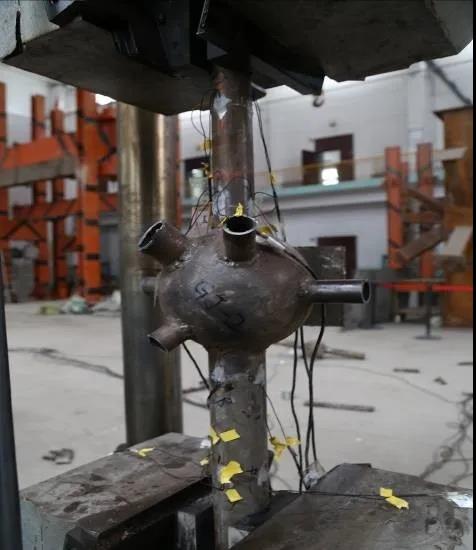

圖5 管球節點試件拉拔試驗

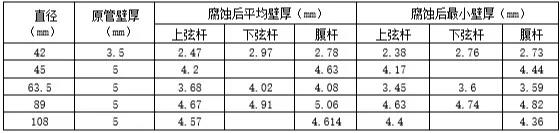

表1 桿件腐蝕程度
通過對網架各桿件的壁厚測量，發現網架在使用三十年過程中的腐蝕規律。
桿件上部存在積灰腐蝕。積灰腐蝕是大氣腐蝕的一種，隨著環境的不同，大氣中的塵埃也具有不同的性質，主要表現在其溶解性和腐蝕性上。當塵埃落于鋼結構表面時，塵埃與鋼結構之間的縫隙有利于水分的凝結。另外，有些無腐蝕性的塵埃可以吸附腐蝕性物質，當其溶于水膜時便帶入了腐蝕性物質。有腐蝕性的塵埃溶于水膜后會參與腐蝕反應。尤其值得我們注意的是，當鋼結構局部落有塵埃時，很有可能出現局部腐蝕，在局部區域出現應力集中[1]。
桿件下部腐蝕速度比上端更快。從外觀上發現網架桿件上部銹蝕程度較慢，而桿件下端腐蝕較上端嚴重。通過對事故網架桿件壁厚測量，大部分桿件厚度都是上部比下部大。當建筑屋面漏水時，弦桿下部容易懸掛水滴，在常年使用過程中腐蝕速度高于其他無水滴的部分，造成了桿件的下部腐蝕影響較為嚴重。
所有構件中，節點焊縫處本身處于最容易積水的位置腐蝕最為嚴重。焊縫附近不均勻腐蝕桿件表面會出現蝕坑、腐蝕縫隙、結構形狀的彎曲或不連續等，再加之焊縫附近由于焊接過程中出現的缺陷，焊縫附近常常出現應力集中現象，節點被過早的破壞。
鋼材性能分析
為了全面深入分析網架坍塌原因，從網架鋼材的化學成分、力學性能和網架構件承載力三個方面進行了試驗分析。本次取樣分析的鋼管類型和分析結果見表2。

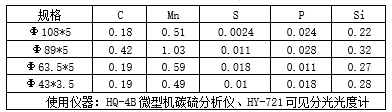

表2 鋼材化學成分
依據《碳素結構鋼》（GB/T700-2006）中的相關規定,Φ63.5×5、Φ43×3.5、Φ108×5這三種類型的桿件鋼材化學成分都在規范標準要求之內，而Φ89×5 中C的含量超過規范標準。鋼材中含碳量超標會提高鋼材強度，但會降低其塑性和韌性，同時鋼材的可焊性、抗銹蝕能力、疲勞強度和冷彎性能會明顯下降[2]。
通過對標準試件和網架桿件的力學性能試驗得出，桿件在經過三十年的使用和銹蝕后，鋼材彈性減弱塑性增強，塑性屈服點提高且沒有明顯屈服平臺，使鋼材出現脆性破壞的可能性增大。依據《碳素結構鋼》GB/T700-2006的相關規定，部分鋼材伸長率未達到規范標準，試驗結果見表3。

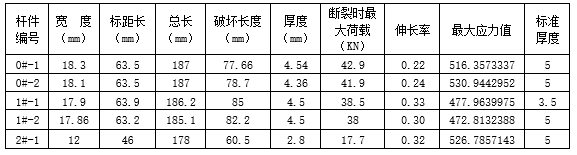

表3 鋼材標準試件試驗結果
網架在使用中，由于受到腐蝕的影響，其整體承載力下降。大量事故現場照片顯示網架破壞出現在節點附近。為此，從采集回來的構件中選擇外形規范、焊縫質量良好的節點作為試件進行試驗，其管球節點質量符合《鋼網架焊接球節點》（JGJ/T 11-2009）的相關規定。通過試驗測得的應變和應力數據，可得彈性模量E見表4。
表4 管球試件彈性模量值
網架結構驗算
1-模型參數
以現場實測數據以及甲方所提供部分圖紙為依據進行建模分析，參數如下：
1）事故網架為焊接空心球網架，網架選型為正放四角錐。網架尺寸為60000mm×24000mm，網格尺寸為
2000mm×2000mm，網架高度2000mm。網架采用下弦支撐，支座為固定支座，位于柱頂。不考慮溫度對網架的影響，場地類別為3類。
2）由于事故發生時，沒有大風和地震的狀況發生，分析時不考慮風荷載和地震荷載作用。
2-荷載參數
1）屋面恒荷載（混凝土屋面板）：3.0 kN/m2
2）屋面活荷載（非上人屋面）：0.50 kN/m2
3-荷載組合
1）基本組合1：1.2×恒載
2）基本組合2：1.2×恒載+1.4×活載
4-支座約束
《網架結構設計與施工規程》和《空間網格結構技術規程》中強調了計算模型必須與實際結構相符。即在任意水平和豎向荷載組合作用下，結構計算所假定的邊界條件與支座節點的構造和設置必須相符，并保證結構的幾何不變性。
該網架支座為固定支座，但須考慮在承受荷載狀態下混凝土柱的位移變化。柱子線性剛度經計算：Kx=0.817kN/mm
Ky=0.2667kN/mm
Kz=777777.77kN/mm
5-驗算結果
利用MST軟件，對坍塌網架按照原圖紙和現場檢測情況進行承載力計算復合，依據《空間網格結構技術規程》（JGJ7-2010）的規定，原網架桿件全部滿足計算要求, 網架中有部分桿件應力偏大。整體節點位移最大處為52.6mm，符合設計規范。原設計焊接球經驗算承壓不滿足的有12個，焊接球鋼管間隙不夠的有68個。其中焊接球鋼管間隙不夠的節點全部位于上弦邊跨，承壓不滿足的焊接球位于網架長跨方向中間支座處。
網架結構失效分析
6.1由桿件承載力不足引起的結構失效分析
焊接球網架結構失效反映在桿件的變形和斷裂，隨著腐蝕的日趨嚴重，桿件有效截面減小，加之局部腐蝕帶來的應力集中都對桿件的破壞帶來了加速效果。整體檢測發現，網架在邊跨附近的弦桿腐蝕最為嚴重，最嚴重的部分桿件厚度僅為原管件厚度的68%，見表5。根據事故網架構件的試驗數據，采用MST軟件對網架模型重新驗算。在網架計算條件不變的情況下，驗算后網架超應力桿件中最大應力比為1.83，已經達到了破壞應力范圍。由圖6可以看出，事故網架的破壞起點是從網架中間跨支座附近的下弦桿開始的。
在桿件失效后，網架結構受力重新分布，對已產生桿件破壞的網架進行驗算，驗算后發現已破壞桿件的相鄰桿件應力迅速增大，被破壞桿件兩側的桿件應力超限嚴重。伴隨著超應力桿件不斷增加，大量桿件被破壞。部分腐蝕不嚴重的桿件在不斷失穩的過程中也被破壞，最終導致網架坍塌。

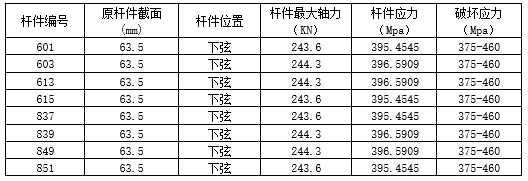

表5 桿件超應力信息

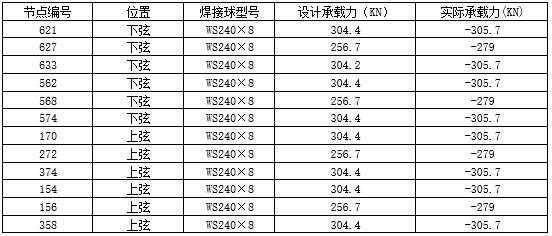

表6 承壓不足焊接球信息

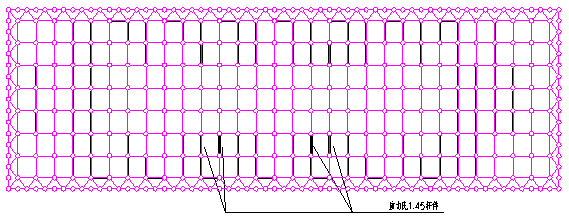

圖6 桿件最大應力比位置示意圖
6.2 由球節點承載力不足引起的結構失效分析
事故網架存在設計缺陷，在還原的網架模型中存在承壓不足的焊接球12個及桿件間隙不足的焊接球68個。
依據《空間網格結構技術規程》（JGJ7-2010）中5.2.2條，對網架焊接球節點受力能力進行驗算。原設計模型承壓不足焊接球信息見表6。
事故網架經過三十多年的使用后，焊接球出現了不同程度腐蝕，根據檢測數據，其腐蝕情況見表7。

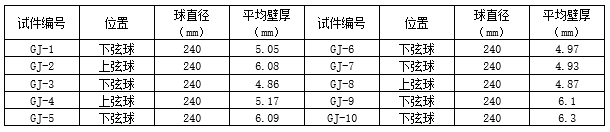

表7 焊接球壁厚測量數據
可以看出，隨著腐蝕的加深，原設計中承載力不足的焊接球首先被破壞。當部分焊接球被破壞后，網架整體受力重分布，對網架整體再進行驗算，驗算后發現已破壞的焊接球兩側腹桿承載力迅速增大，承載力不足腹桿桿件信息見表8。

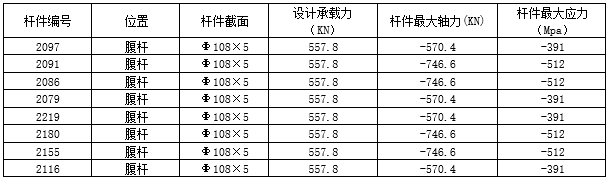

表8 桿件超應力信息
伴隨著腹桿承載力不足被破壞后的網架內力分配不斷改變和增加，腹桿被破壞后的網架超應力桿件瞬間增多，最終導致網架坍塌。
結語
本文以某機修車間焊接球網架坍塌事故為例。對事故網架從鋼材性能到結構穩定做了大量的試驗和驗算，得出以下結論：
（1）網架結構受腐蝕作用影響，桿件有效截面減小，通過構件測量數據，發現桿件在經過三十多年的腐蝕后平均截面比原截面減少數值上弦桿為72%，下弦桿為74%，腹桿為79%，焊接球為0.56%。
（2）根據管球節點在拉伸試驗過程中所得的數據，發現鋼材彈性模量有不同程度的降低，E的平均數值為2.009016*105 Mpa。
（3）利用MST軟件，對網架受到腐蝕影響情況下，桿件出現破壞導致網架結構失穩的過程進行模擬分析，得出網架的破壞起始桿件為網架跨中靠近支座部位的桿件。
鋼材的腐蝕現象一直困擾鋼結構的發展。本次研究對象在自然環境中的腐蝕情況和理論情況有一定差異。建議對網架腐蝕進行定期監測，及時獲得腐蝕數據。另外，結構維護的重要性還沒有得到充分的重視。應建立機制，在使用過程中定期維護和觀察，將事故隱患消滅在萌芽狀態。
