| 建筑節能設計方案優化必要性|

?

      建筑節能雖已強制執行，但由于設計人員對建筑節能知識儲備不足，知識面不夠，造成建筑節能工程綜合造價偏高。設計人員對節能相關標準、文件理解不到位，設計時普遍偏保守，無形中增加節能成本投入。設計人員對節能技術及產品的綜合工程造價不熟悉，設計時較為盲目，造成節能方案經濟性較差。節能標準更新較快，節能政策頻繁出臺，節能新產品、新技術不斷涌現。設計人員難以適應，同時缺乏激勵機制。因此絕大部分設計人員在進行建筑節能設計時都以達到節能設計標準為目標，而對其工程造價較難顧及，普遍存在節能工程成本偏高、節能方案保守的情況。不同建筑節能設計，其工程造價差異大。因此在滿足標準規范要求的前提下，如何選擇適宜的節能技術，保障施工質量，節約更多的工程成本，創造更大的經濟效益，需要對建筑節能方案進行二次甚至多次優化設計。

建筑節能設計方案優化的時間點：

      建筑節能優化單位應在施工圖設計階段進入，貫穿于整個項目。從施工圖設計階段介入，對設計院原始節能設計方案進行二次優化。

②

 | 建筑節能設計方案優化的關鍵點|

?

建筑節能設計方案優化過程主要內容：

①原設計院建筑節能設計方案；

②分析原建筑節能設計方案提出優化建議；

③原建筑節能方案與新建筑節能方案（優化后）對比分析；

④確定建筑節能方案，節能優化設計交由審圖公司進行審圖，審圖通過完善相關資

料向建委報備；

⑤新方案與原方案經濟分析。

案例分析：

A 公司B 項目約83 萬m2，含洋房、別墅、公寓、高層住宅、沿街商鋪等業態。隨著人們生活品質的提高，人們對住宅的要求也越來越高，建筑節能方面也提出了更高的要求。政府也要求建筑節能強制執行，但由于設計人員對建筑節能知識儲備不足，知識面不夠。造成A 公司B 項目項目建筑節能工程成本偏高。

分析原建筑節能設計方案并提出優化建議：

①  原設計高層的“外墻保溫”采用A級巖棉板外墻外保溫材料，工程造價偏高。按新消規要求，可以改為B1 級保溫材料。故除E 地塊超高層（備注：消防批文定性1-2 ～ 1-7# 樓＞ 100m，屬超高層，須用A 級保溫材料）保留巖棉板保溫系統外，其余高層樓棟外墻保溫可采用造價更低的燃燒性能為B1 級的外墻保溫材料。

② 原設計“地面保溫”采用泡沫混凝土，容易空鼓開裂，且厚度偏大（200mm），造價偏高。可優化為厚度為50mm 的擠塑聚苯板。

③ 原設計“架空樓板保溫”采用全輕混凝土+ 擠塑聚苯板雙保溫，即樓板上下均設置保溫。存在保溫設置重復，造價高，可取消板上全輕混凝土保溫。

④ 原設計1-25 ～ 28# 酒店“樓板”采用全輕混凝土保溫，造價較高，可優化為細石混凝土。

⑤ 原設計“外窗玻璃”采用6+12+6 中空玻璃，造價偏高，可優化為5+12+5 或5+9+5 中空玻璃。

⑥ 原設計部分“外窗玻璃”采用熱反射玻璃，其采光性差，保溫性差，且價格較高，宜優化為普通透明玻璃。原設計部分“外窗玻璃遮陽系數”有誤，如：1-4 ～ 1-7#、12# 外窗1；原設計9# 外窗3 的“外窗傳熱系數”有誤。

⑦ 原設計12# 樓“外墻保溫”厚度不一致，填充墻上保溫層厚度為45mm，而熱橋上為40mm。

原建筑節能設計方案與新建筑節能設計方案（優化后）對比分析根據“項目D、E 地塊組團”工程建筑圖、建筑節能設計方案及相關標準規范，對原建筑節能設計方案進行技術經濟性優化設計，形成原方案與新方案對比如表1、表2 所示。

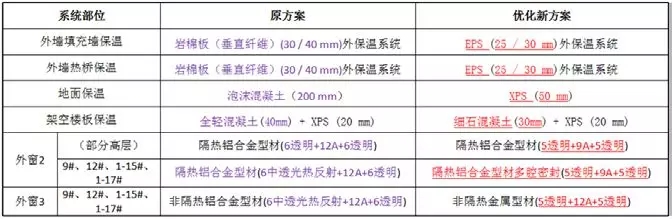

表1 D、E 地塊高層、超高層原方案與新方案對比表

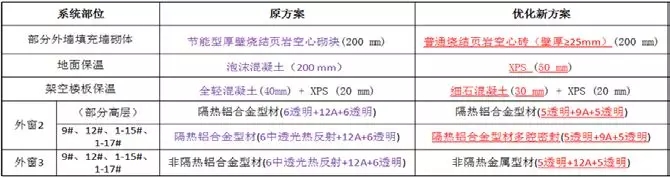

表2 D、E 地塊酒店、商業、幼兒園原方案與新方案對比表

經濟性分析：

      良好的建筑節能設計方案可以確保建筑對能源的需求減少，極大地降低能源的總體消耗水平，又能降低建安成本。經測算A 公司B 項目新方案在原設計方案的基礎上節約成本約：1600.00 萬元。每平方米降低建安成本約20 元。

③

 | 總結|

?

      建筑節能設計方案中優化點可根據項目具體情況結合項目當?shù)亟ㄖ袌?/span>常規作法而定。根據A 公司B 項目建筑節能設計方案進行優化，形成以下優化點：①外墻保溫方案，在滿足建委、消防要求的前提下盡量采用低等級保溫材料；②地面保溫方案，可有優化為施工方便、造價低廉的陶粒混凝土或者擠塑聚苯板；③外窗玻璃選型，采用6+12+6中空玻璃可優化為5+9+5 中空玻璃；④架空樓板保溫方案，一般建筑節能方案采用全輕混凝土+ 擠塑聚苯板雙保溫，即樓板上下均設置保溫。存在保溫設置重復，可取消板上全輕混凝土保溫，采用單保溫；⑤酒店公寓保溫方案，酒店公寓屬于公共建筑，樓板采用全輕混凝土保溫，可優化為細石混凝土；⑥外窗玻璃遮陽系數、節能方案節能率測算應仔細核對，避免造成不必要的算術錯誤。在優化工程中，特別注意在滿足交房標準和集團建造標準的同時還必須滿足建筑節能報告的要求。

上述作法為A 公司B 項目建筑建筑節能優化過程經驗，事實證明建筑節能方案優化具有可操作性，在降低成本，保證工期及質量上也起到了積極的作用。
