1. 定義

由于鋼筋銹蝕產(chǎn)生的裂縫。

2. 特點(diǎn)

（1）多為平行于鋼筋的裂縫，嚴(yán)重的會(huì)導(dǎo)致混凝土破碎。

（2）在混凝土與鋼筋平面之間產(chǎn)生較大裂縫，使混凝土分層裂開。

3. 典型實(shí)例

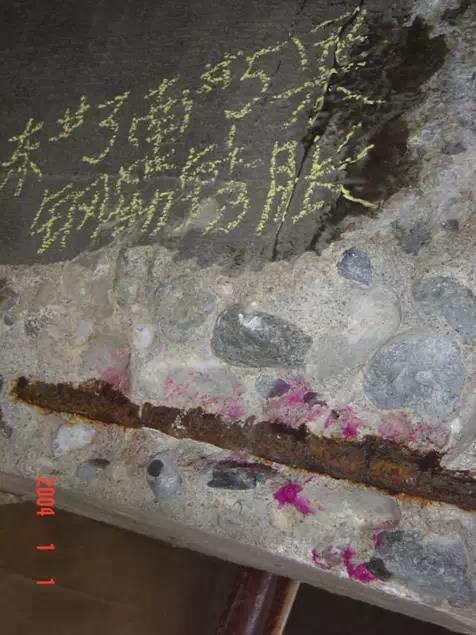

圖1：鋼筋銹蝕裂縫

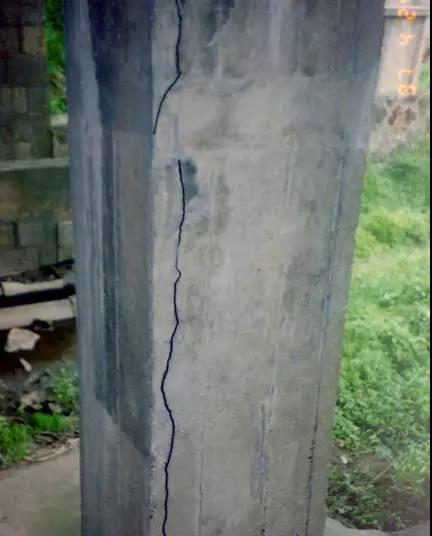

 圖2:順筋開裂裂縫

4. 原因分析

鋼筋銹蝕是一個(gè)電化學(xué)過程，它需要有氧化劑、水分和金屬中的電流，在鋼筋表面和鄰近區(qū)域發(fā)生一系列的化學(xué)反應(yīng)。混凝土中的鋼筋通常不會(huì)銹蝕，因?yàn)樵趶?qiáng)堿環(huán)境中，鋼筋表面形成了一層牢固的氧化物保護(hù)膜，這就是眾所周知的鈍化膜。但是當(dāng)堿性環(huán)境由于碳化而被減弱時(shí)，或鋼筋的鈍化膜由于腐蝕性離子（通常是氯離子）的侵蝕而被破壞時(shí)，鋼筋就會(huì)發(fā)生銹蝕。

鋼筋銹蝕產(chǎn)生氧化鐵和氫氧化鐵，這些物質(zhì)的體積比金屬鐵的體積要大的多。體積增大會(huì)導(dǎo)致在鋼筋周圍產(chǎn)生徑向張應(yīng)力，從而使鋼筋附近的混凝土出現(xiàn)徑向開裂。這些裂紋會(huì)沿著鋼筋發(fā)展，最終形成縱向的裂縫（平行于鋼筋）或者導(dǎo)致混凝土破碎。在與混凝土表面平行的鋼筋平面上同樣會(huì)產(chǎn)生較大的裂縫，從而使混凝土分層裂開，這個(gè)問題在橋面板上最為突出。

裂縫使得氧氣、水分和氯化物更容易侵入混凝土中，因此微小的裂縫能夠加速混凝土中鋼筋的腐蝕和裂縫的產(chǎn)生。

5. 預(yù)防措施

（1）提高混凝土保護(hù)層的質(zhì)量，降低滲透性，適當(dāng)增加厚度。

（2）為鋼筋涂刷防銹保護(hù)涂料。

（3）在混凝土表面涂刷防中性化保護(hù)涂料、防水密封劑等。

（4）必要時(shí)加裝陰極保護(hù)裝置。
