碳纖維加固板支座平面注寫方法示意圖
發布日期:2020-03-18 22:51:32 瀏覽量:5054【圖集】碳纖維加固板支座平面注寫方法
板支座加固施工圖中,應注寫的內容包括:碳纖維布層數、寬度、長度、軸線間距,并用粗實線表示板頂碳纖維,見表4.2.2-2和圖4.2.2(e)、圖4.2.2(f)。
表4.2.2-2 碳纖維加固板支座平面注寫方法注寫內容
注寫內容 | 示例 |
碳纖維布層數、寬度、 | 例:2T-100@300,表示2層碳纖維布,寬度為100,軸線間距為300,長度為左右兩側各1500,在圖中直接表示 |

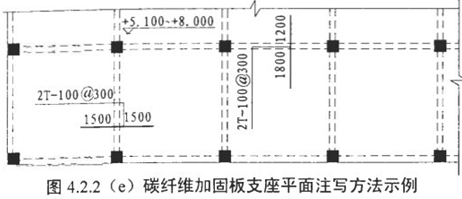

注:圖4.2.2(e)碳纖維加固板支座平面注寫方法示例
注:圖4.2.2(f)碳纖維加固板支座平面注寫方法示意圖
